Вертикальная планировка рельефа.
Вертикальная планировка озеленяемых территорий – это комплекс мероприятий, направленных на высотную организацию рельефа, а в ряде случаев, его полное преобразование и приспособление согласно с требованиями ландшафтно-планировочного решения.
Основными задачами вертикальной планировки озеленяемых территорий являются:
- обеспечение отвода излишков поверхностных (дождевых, паводковых, талых) вод, путем устройства специальных сооружений;
- создание условий для удобного движения по дорогам, садово-парковым дорожкам, аллеям, а также пребывания, отдыха, игр на различного рода площадках;
- создание пластически выразительных форм рельефа в соответствии с замыслом проектировщика или максимальное приспособление существующего рельефа путем устройства специальных сооружений;
- создание благоприятных условий для произрастания растительности – деревьев, кустарников, травянистых ассоциаций; устранение явлений почвенной эрозии, укрепление планируемых склонов путем устройства спецсооружений;
- устройство специальных сооружений – лестниц, подпорных стен, откосов, террас – при планировке склонов согласно проектному решению.

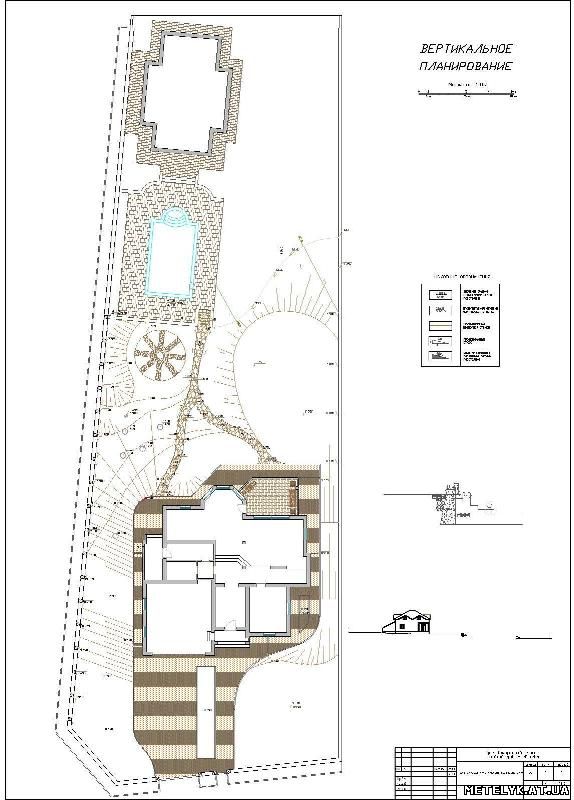

Проект вертикальной планировки территории объекта разрабатывается на основе проекта детальной планировки отдельной части населенного пункта (где находится этот объект), который включает схемы высотных решений и обеспечивает увязку отметок проектируемой территории с уже застроенной.
При коренном изменении рельефа проектируемая поверхность может решаться более детально путем нанесения проектных горизонталей и разработки картограммы земляных работ, позволяющих оценить их объем.
При проектировании вертикальной планировки объекта озеленения решаются следующие задачи:
- оценка существующего рельефа по топографическому плану, включающая выделение и анализ характерных форм рельефа, определение крутизны ската поверхности, построение профиля в заданном направлении по горизонталям плана, прокладка линии заданного уклона, определение границ водосборной площади, построение полей невидимости и силуэта местности;
- определение проектных отметок путем их нахождения по заданному уклону и определение отметок по границам ("красным" линиям) объекта;
- проектирование проектных горизонталей путем градуирования прямой линии (оси дороги), построения горизонталей на наклонной плоскости, проектирования размосток на пересечениях дорог, построения откосов и подпорных стенок в местах перепада рельефа;
- проектирование продольных профилей по парковым дорогам путем прокладки проектных линий и нахождения места нулевых работ;
- определение объемов земляных работ путем построения картограммы по всей территории или по продольным профилям.
Рельеф является важнейшим компонентом ландшафта и нередко предопределят общее композиционное и планировочное решение объекта. Формы рельефа диктуют проектировщикам расположение различных по назначению планировочных зон и отдельных элементов. Так, вход в сад, центральная площадка, площадка для занятий спортом с теннисным кортом, детский сектор, обычно размещаются на спокойном, ровном рельефе. Водоемы предусматривают обычно в понижениях, используя отрицательные формы рельефа. В то же время, во многих случаях под сад отводят территорию с пересеченным рельефом, неблагоприятным для жилой застройки.
Известно проектирование и строительство садов на склонах и террасах, где предопределяется ступенчатый характер композиции, размещение площадок на искусственных террасах, использование серпантинов при подъемах и спусках, лестниц, подпорных стен. В гористой местности получают распространение нагорные сады, имеющие, так называемое, "спиральное" развитие композиции с постепенным раскрытием панорам на внешнюю среду.
Характер рельефа влияет на планировку дорожно-тропиночной сети; расчлененность рельефа, сложность его форм, изрезанность оправдывает извилистую дорожную сеть с частыми поворотами, переменами в поперечном профиле. И, наоборот, ровный рельеф отрицает извилистость дорожек, их неоправданное "петляние", что, обычно, раздражает пешехода, провоцирует его на срезание углов, вытаптывание газона.
Формирование, а в ряде случаев, керенное преобразование рельефа территории объекта, с целью придания архитектурно-художественной выразительности пространства, является разновидностью высотной организации такого пространства и получило специфического названия "геопластика". Цели геопластики могут быть как эстетическими, так и утилитарными. Например, насыпка искусственного бруствера по периметру территории, граничащей с шумной дорогой, с соответствующим размещением деревьев и кустарников по поверхности бруствера, решает важную задачу защиты территории от шума и в то же время повышает эстетический эффект. Грунт, взятый из котлованов под водоемы, можно использовать для насыпки горок, в то же время эти горки могут играть активную роль в ландшафтно-архитектурной композиции, усиливать эстетический эффект пространства сада. Для усиления пространственного эффекта возможен прием заглубления регулярного партера; в ряде случаев необходимо насыпать платформу, холм для установки малой архитектурной формы.
Из практики ландшафтного проектирования и строительства известны три случая обработки рельефа:
- воссоздание, имитация встречающихся в природе форм рельефа;
- создание подчеркнутых, геометрических, утрированных форм на отдельных участках территории (горок, валов, пирамид и т.п.);
- формирование функциональных форм – брустверы для шумозащиты, дамбы, валы, горки.
Новый рельеф, каким бы он не был, должен соотноситься с окружающим ландшафтом, не противоречить его характеру, согласовываться масштабно и стилистически. Новые формы создаваемого рельефа не должны быть дисгармоничны по отношению к окружающему пространству.
Проектирование и формирование рельефа, его трансформация в современных условиях проверяются методами макетирования и компьютерной графики. С помощью компьютерной визуализации можно добиться в кратчайшие сроки любого изображения любого рельефа и его форм с соответствующими расчетами склонов.
Проектирование нового рельефа и умелое использование существующего может быть связано с формированием микроклимата территории и отдельных участков; так, насыпка валов и горок со стороны неблагоприятных ветров способствует защите участка от сквозняков; склоны южной экспозиции наиболее благоприятны для размещения площадок для отдыха, произрастания соответствующей растительности.
